Flere Arduino-versjoner og utbygging

Arduino-varianter

Nye versjoner av Arduino kommer til hele tiden. Her er noen andre eksempler:

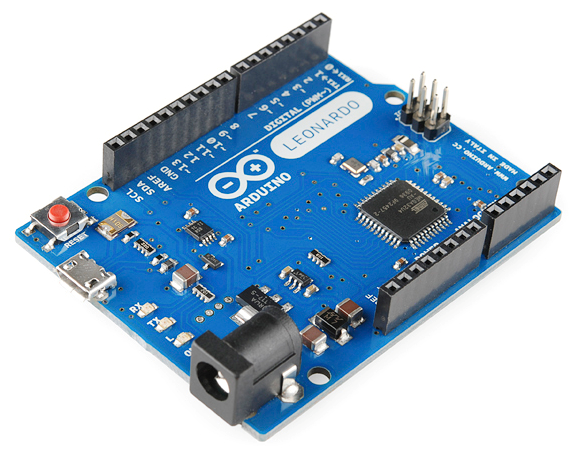

Leonardo: Samme format som UNO, men har ikke egen krets for USB (innebygd i mikrokontrolleren)

Arduino Leonardo

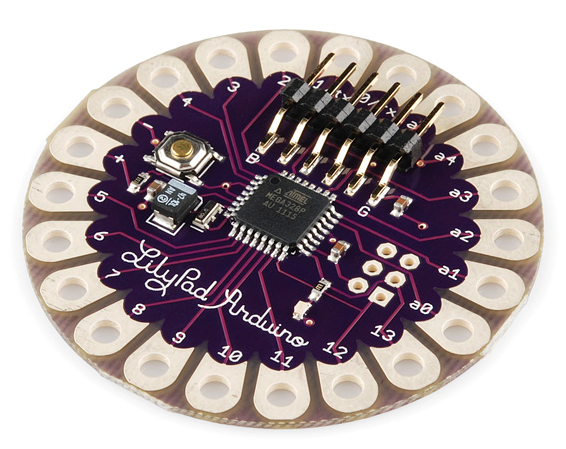

Lilypad: En versjon som ofte brukes i "wearables", altså ting som er festet til kroppen eller innebygd i klær.

Lilypad

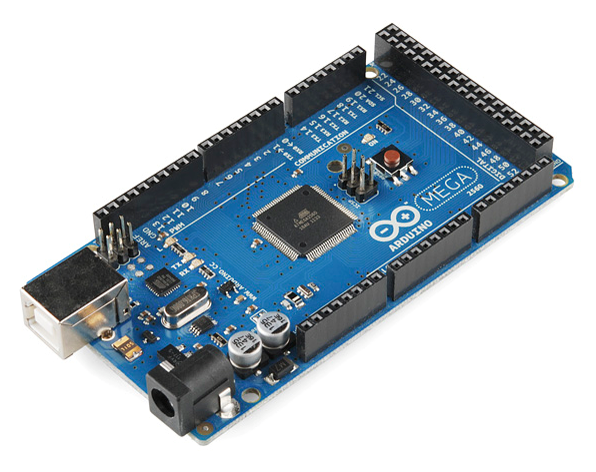

Mega: Hvis prosjektet vokser og du går tom for tilkoblinger er Mega en mulighet. Mikrokontrolleren her er en 100-pins versjon, så her bør det være plass til det meste. Det finnes også 32-bits versjoner i dette formatet (f.eks. Due). Disse er som regel begrenset til 3.3V.

Mega



Under har vi eksempler på mindre kort, som for eksempel kan brukes direkte på koblingsbrett:

Mini

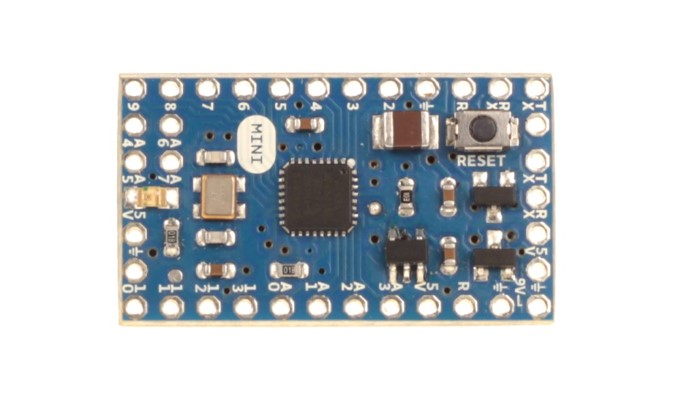

Mini topp

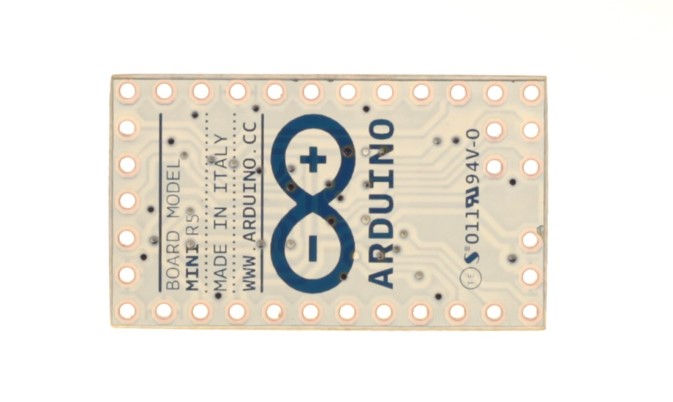

Mini bunn

Micro

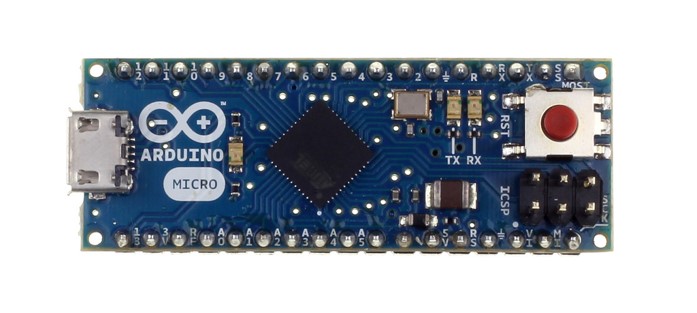

Micro topp

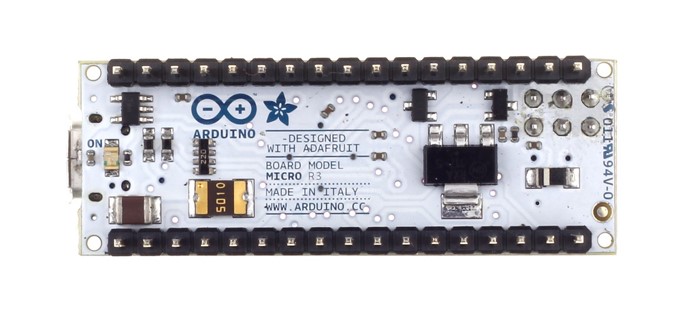

Micro bunn
Nano

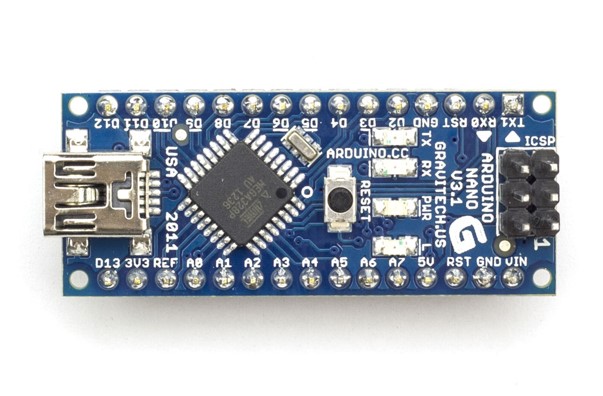

Nano topp

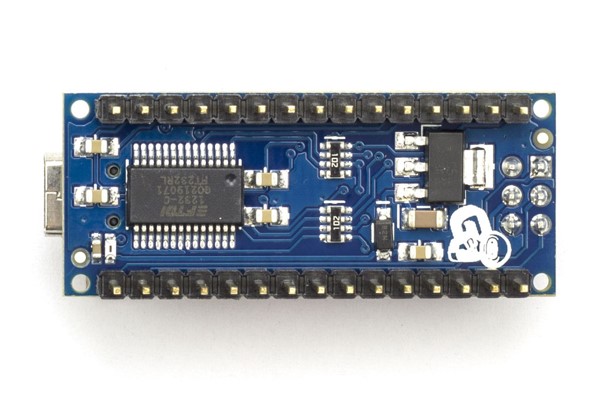

Nano bunn



Her er enda flere eksempler:

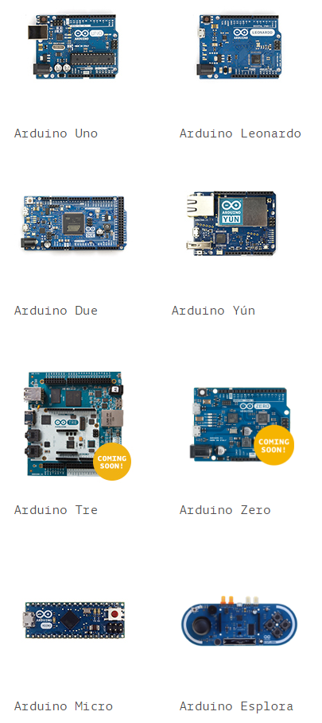

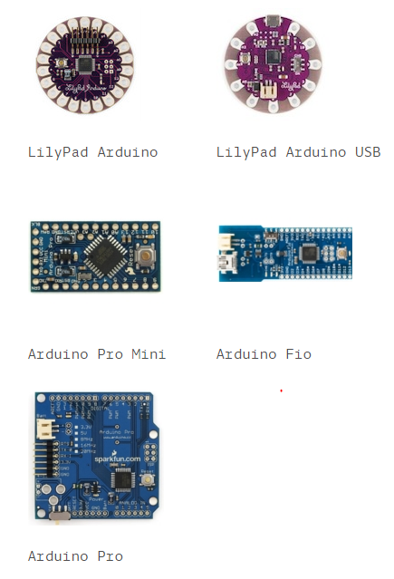

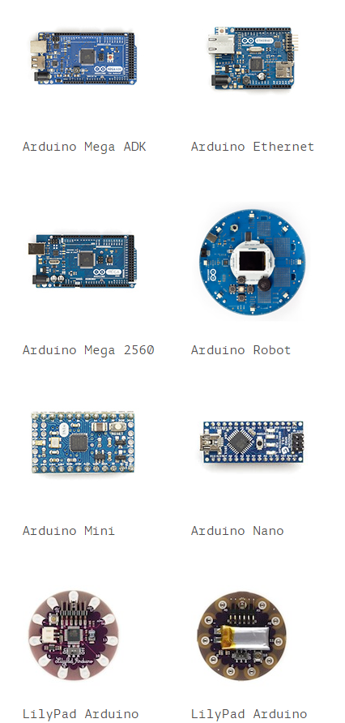

Flere 1Flere_2.pngFlere_3.png



Shields

Arduino Uno og Mega (og de med samme format) kan bygges ut ved å legge til forskjellige "shields". Disse plugges rett ned på Arduinoen, i en eller flere høyder, så lenge du ikke får konflikt med hvilke pinner som brukes.

Det finnes alt for mange til at vi kan vise alle her, men her er noen eksempler:

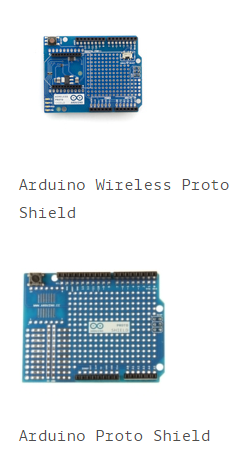

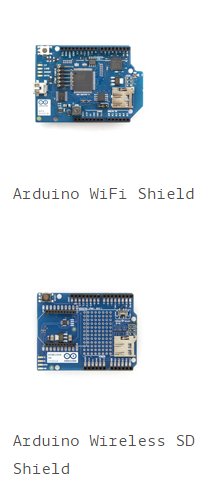

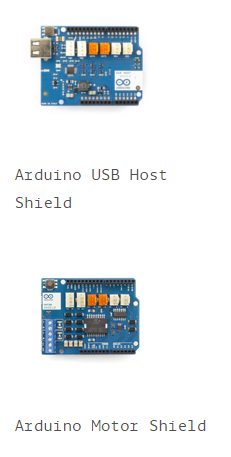

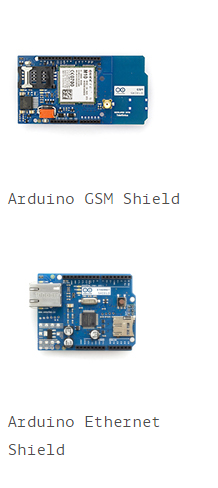

Shield 1Shield 2Shield 3Shield 4
